槽式桥架与托盘式电缆桥架的区别

发布时间:2024-07-26 08:33:41来源:山东金麟电缆桥架有限公司作者:点击:0

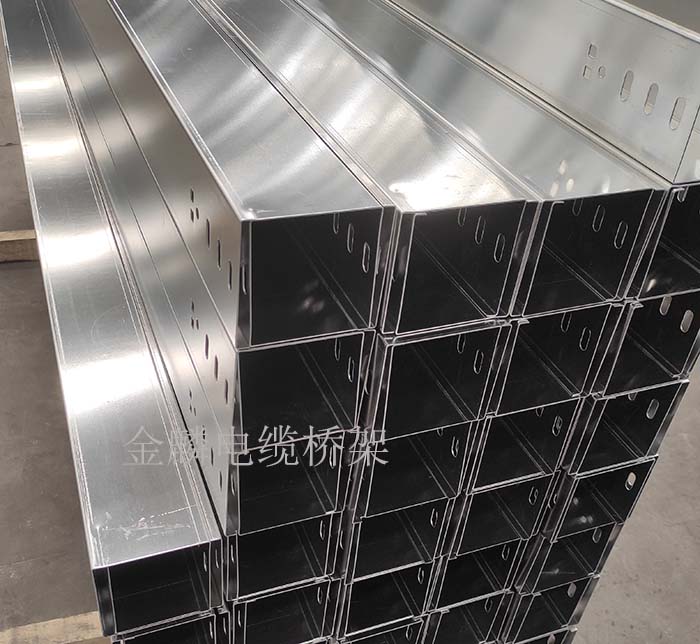

                         槽式电缆桥架

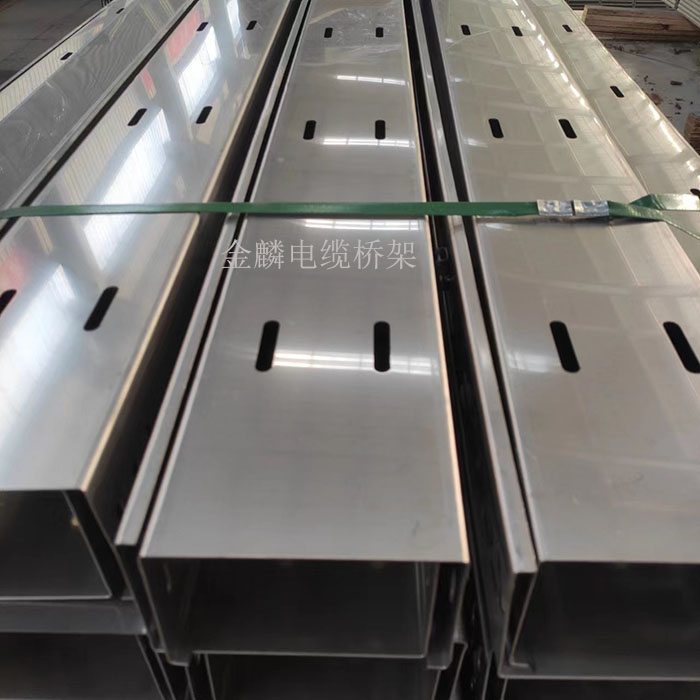

                          托盘式电缆桥架

槽式桥架与托盘式电缆桥架的区别(使用)

槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆。







  槽式桥架最适用于敷设计算机电缆、通信电缆、热电偶电缆及其槽式桥架高灵敏系统的控制电缆等。







  托盘式桥架适用范围托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。







  槽式桥架一般仪表用的多,电气桥架一般多用梯式桥架和托盘式桥架。其中动力电缆一般只用梯架式桥架。托盘式桥架一般用于控制电缆的敷设。主要是依据电缆散热性能。







  槽式桥架与托盘式电缆桥架的区别(外形)







  槽式电缆桥架是一种全封闭型电缆桥架。托盘桥架一般指的是有孔的槽式桥架。由于开了散热孔,托盘式桥架板材的厚度要更厚些。







  槽式桥架与托盘式电缆桥架的区别(性能)







  槽式桥架是360度全封闭的,主要功能是屏蔽干扰,抗腐蚀,对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。







  托盘式桥架其表面处理可根据用户需要可分为镀锌、静电喷塑和热镀锌三种,在重腐蚀环境中可作特殊防腐处理。







  托盘桥架底部有很多腰形孔,以利于散热。
