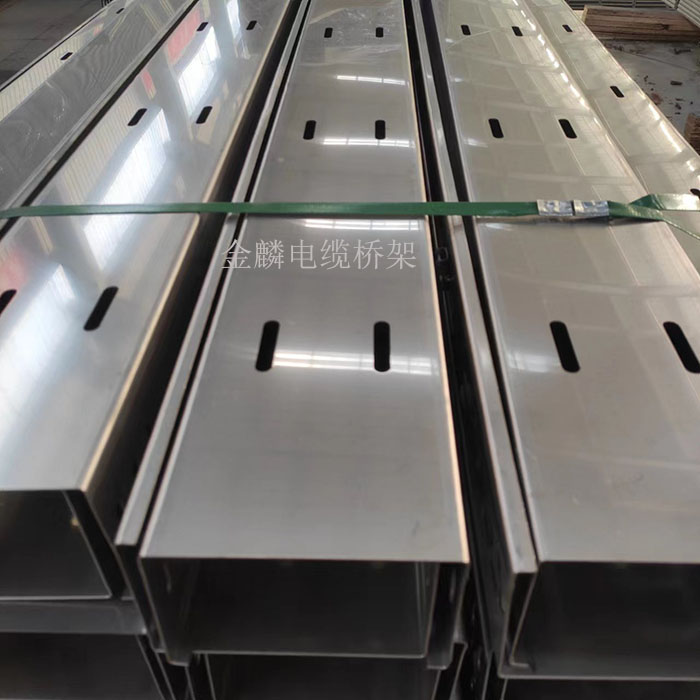

托盘式电缆桥架施工安装要点

  1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

　　2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。

　　3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。

　　4）不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：

　　（1）1kV以上和1kV及以下的电缆；

　　（2）同一路径向一级负荷供电的双回路电缆；

　　（3）应急照明和其他照明的电缆；

　　（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

　　5）在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。

　　6）电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。

　　（1）电缆桥架应在具有腐蚀性液体管道上方。

　　（2）电缆桥架应在热力管道下方。

　　（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。

　　（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。

　　7）电缆桥架与管道之间最小距离见相关标准。

　　8）综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T50311-2000规范11.0.2条的规定。

　　9）墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T50311-2000规范11.0.2条的规定。

　　10）电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3.0m。垂直敷设时，其固定间距不宜大于2m。

　　11）材料统计

　　(1)桥架：分别统计出各种型号规格桥架的全长，除一该桥架的标准长度，得出桥架的数量外，再增加1%－2%的余量。

　　(2)立柱：如采用统一规格的立柱，可用桥架全长除以平均立柱间距，得出立柱数，再增加2%～4%余量。如立柱规格不一，则需分别统计。

　　(3)托臂：桥架全长除以托臂平均间距，再增加1%～2%余量，极为总需量。

　　(4)其它部件：按其主体数乘以一定比例(视总厂而定)求得其总数。

　　特殊部件如垂直弯接板，转弯接板等则需分别统计。
