如何计算电缆桥架尺寸

发布时间:2024-05-21 14:49:10来源:山东金麟电缆桥架有限公司作者:点击:0


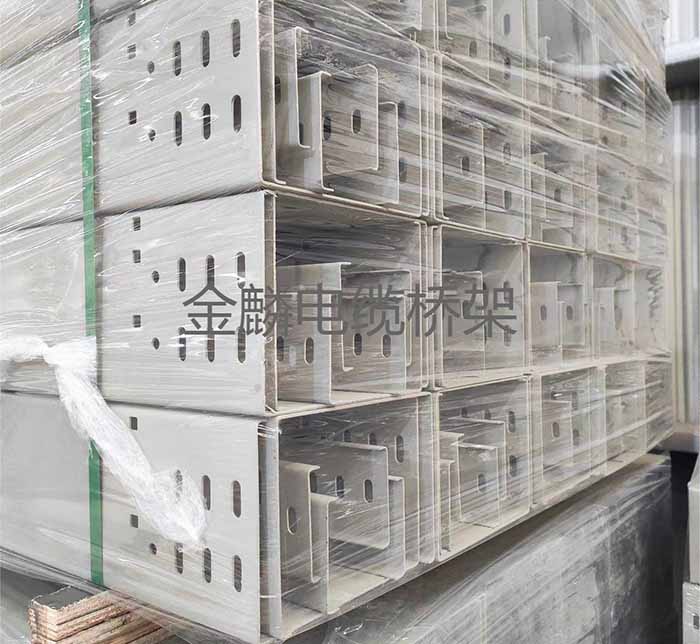

对于桥架型式选择,可能很多人并不是很清楚,例如,对需屏蔽的电缆回路,或对油、腐蚀性液体、易燃粉尘等环境有防护要求的电缆敷设场所,应采用有盖无孔型托盘。今天分享的是关于如何计算并选择电缆桥架尺寸,这也是很重要的一个环节哦







       电缆桥架的载荷G总的计算:







       G总=n1q1+n2q2+n3q3+ ……







       式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)







       n1、n2、n3 …… 为相应电缆的根数







       G应小于电缆桥架的允许载荷(参照载荷曲线图表)







       当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。







       电缆桥架宽度b的计算:







       (1)电力电缆







       b = n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+ ……







       式中:d1、d2、d3 ……为各电缆直径







       n1、n2、n3 ……为各相应电缆直径的根数







       k1、k2、k3 ……为各电缆间距(k值很小不应小于d/4)







       (2)控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)







       电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……







       需要的托架横载面积:s=s0d/0.4=s/h=s/(0.3h)







       式中:h为电缆桥架净高
